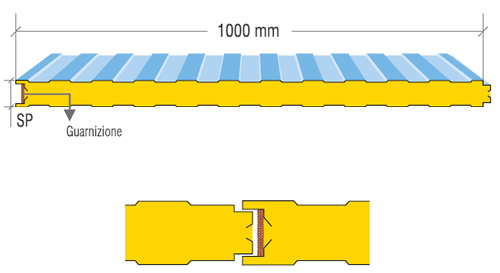

![Parete](images/prodotti/pareti/parete-schema.jpg)
Parete Catalogo
Il miglior isolamento termico, assoluta impermeabilità e facilità di montaggio.
Richiedi informazioniLato superiore:
Lato inferiore:
Isolante:
Spessori:
acciaio zincato preverniciato (mm) 4/10
acciaio zincato preverniciato (mm) 4/10
schiuma poliuretanica densità 40 +/- 2 Kg/m3
da 25 a 200 mm
Proprietà termiche
K Trasmittanza termica | ||||
SPESSORE | U Conduttività termica | K Trasmittanza termica | R Resistenza termica | Rw Isolamento acustico |
---|---|---|---|---|
30 mm | 0,022 W/mK | 0,67 W/m2K | 1,492 m2K/W | 21 d(B) |
40 mm | 0,022 W/mK | 0,53 W/m2K | 1,886 m2K/W | 23 d(B) |
50 mm | 0,022 W/mK | 0,42 W/m2K | 2,380 m2K/W | 24 d(B) |
60 mm | 0,022 W/mK | 0,34 W/m2K | 2,941 m2K/W | 25 d(B) |
80 mm | 0,022 W/mK | 0,26 W/m2K | 3,846 m2K/W | 29 d(B) |
100 mm | 0,022 W/mK | 0,21 W/m2K | 4,761 m2K/W | 32 d(B) |
120 mm | 0,022 W/mK | 0,17 W/m2K | 5,882 m2K/W | 33 d(B) |
150 mm | 0,022 W/m2K | 0,14 W/mK | 7,142 m2K/W | 34 d(B) |
180 mm | 0,022 W/m2K | 0,13 W/mK | 7,692 m2K/W | 35 d(B) |
200 mm | 0,022 W/m2K | 0,11 W/mK | 9,090 m2K/W | 36 d(B) |
Proprietà statiche
Carichi ammissibili | ||||||
SPESSORE | Distanza tra gli appoggi | |||||
---|---|---|---|---|---|---|
1,50 | 2,00 | 2,50 | 3,00 | 3,50 | ||
25 mm | 120 | 85 | 75 | 45 | 30 | |
30 mm | 130 | 100 | 80 | 55 | 40 | |
40 mm | 160 | 135 | 100 | 70 | 50 | |
50 mm | 175 | 150 | 125 | 80 | 55 | |
60 mm | 185 | 165 | 130 | 120 | 80 | |
80 mm | 195 | 170 | 150 | 130 | 90 | |
100 mm | 225 | 175 | 160 | 145 | 105 | |
120 mm | 320 | 260 | 220 | 180 | 120 | |
150 mm | 325 | 265 | 225 | 190 | 125 | |
180 mm | 330 | 270 | 230 | 195 | 130 | |
200 mm | 340 | 280 | 240 | 200 | 135 |
U = Kg/m2
Carichi ammissibili 4 appoggi | ||||||||
SPESSORE | Distanza tra gli appoggi | |||||||
---|---|---|---|---|---|---|---|---|
1,50 | 2,00 | 2,50 | 3,00 | 3,50 | 4,00 | 5,00 | ||
25 mm | 120 | 85 | 75 | 50 | 38 | 30 | 22 | |
30 mm | 130 | 100 | 80 | 65 | 50 | 33 | 25 | |
40 mm | 160 | 135 | 100 | 74 | 60 | 43 | 34 | |
50 mm | 175 | 150 | 125 | 93 | 65 | 56 | 45 | |
60 mm | 185 | 165 | 130 | 125 | 90 | 80 | 65 | |
80 mm | 195 | 170 | 150 | 135 | 100 | 90 | 75 | |
100 mm | 225 | 175 | 160 | 155 | 145 | 110 | 85 | |
120 mm | 320 | 260 | 220 | 180 | 150 | 130 | 100 | |
150 mm | 325 | 265 | 225 | 195 | 155 | 135 | 110 | |
180 mm | 330 | 270 | 230 | 200 | 160 | 140 | 115 | |
200 mm | 340 | 280 | 240 | 220 | 165 | 145 | 120 |
U = Kg/m2
Colori speciali su richiesta.
Lato superiore
![Dogato](images/prodotti/pareti/dogato-bianco.jpg)
Dogato bianco/grigio
(RAL 9002)
![Liscio](images/prodotti/pareti/liscio.gif)
Liscio bianco/grigio
(RAL 9002)
![Goffrato](images/prodotti/pareti/goffrato-bianco.jpg)
Goffrato bianco
(RAL 9010)
Lato inferiore
![Dogato](images/prodotti/pareti/dogato-bianco.jpg)
Dogato bianco/grigio
(RAL 9002)
![Liscio](images/prodotti/pareti/liscio.gif)
Liscio bianco/grigio
(RAL 9002)
![Goffrato](images/prodotti/pareti/goffrato-bianco.jpg)
Goffrato bianco
(RAL 9010)
![Micronervato](images/prodotti/pareti/micronervato.jpg)
