Copertura fonoisolante Catalogo
Richiedi informazioniAssorbimento acustico di classe A
Per pannelli con spessore 50 mm:
Per pannelli con spessore 80 mm:
Per pannelli con spessore 100 mm:
RW 34 dB
RW 40 dB
RW 44 dB
Dimensioni
Larghezza: 1000 mm
Lunghezza: a richiesta
Isolante
Strati di listelli di lana minerale biosolubile sfalsati in senso longitudinale.
Densità: 100 kg/m3
Coefficiente termico I: 0,038 W/m°K
Supporti
Acciaio zincato preverniciato.
Supporto inferiore microforato (foro Ø 0,6 mm)
Proprietà termiche
| K Trasmittanza termica | ||||
| SPESSORE | U Conduttività termica | K Trasmittanza termica | R Resistenza termica | Rw Isolamento acustico |
|---|---|---|---|---|
| 50 FONO | 0,037 W/mK | 0,70 W/m2K | 1,428 m2K/W | 34 d(B) |
| 80 FONO | 0,037 W/mK | 0,47 W/m2K | 2,127 m2K/W | 40 d(B) |
| 100 FONO | 0,037 W/mK | 0,38 W/m2K | 2,631 m2K/W | 44 d(B) |
Colori speciali, rame e alluminio su richiesta.
Lato superiore
Bianco grigio
(RAL 9002)
Rosso siena (RAL 3009)
Testa di moro (RAL 8017)
Di seguito riportiamo le caratteristiche tecniche e dimensionali utili al montaggio e al completamento delle vostre realizzazioni.

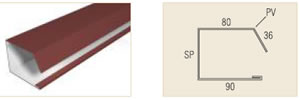

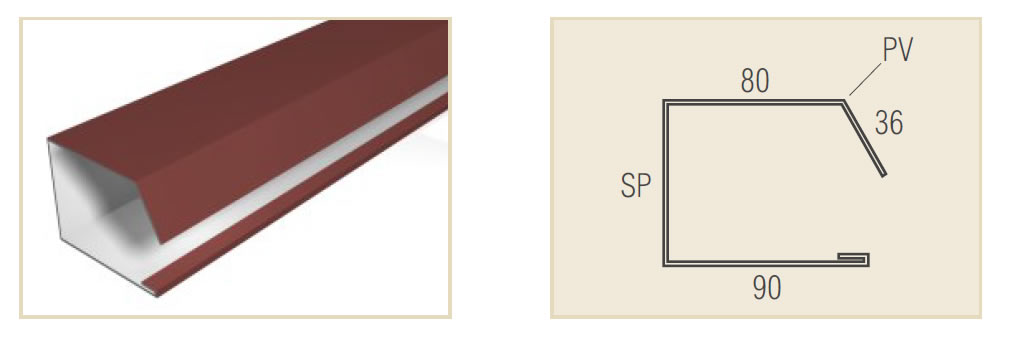

Fig. 1 - Scossalina laterale chiusa: per rivestire il bordo laterale del pannello sporgente.

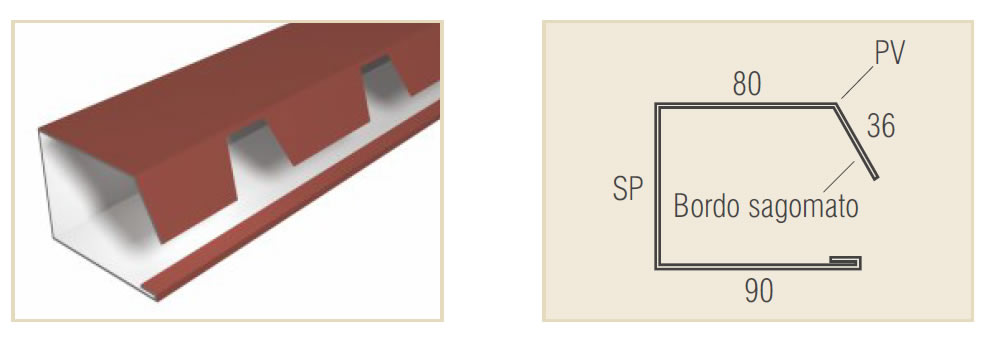

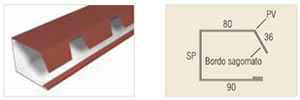

Fig. 3 - Scossalina frontale chiusa: per rivestire il bordo superiore del pannello sporgente.

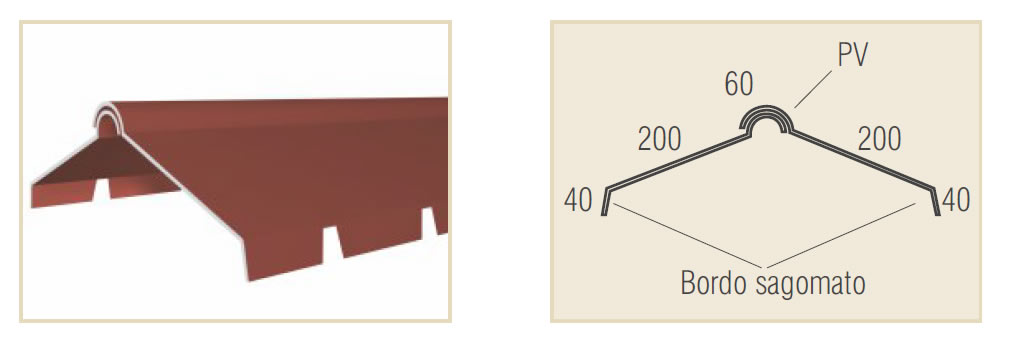

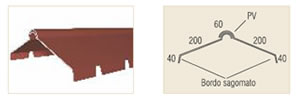

Fig. 5 - Colmo sagomato: elemento doppio a cerniera sagomato.
Fig. 7 - Sottocolmo: per il raccordo inferiore tra le falde su costruzioni in ferro.
Fig. 9 - Cappellotti
Fig. 2 - Scossalina laterale aperta: per rivestire il bordo laterale del pannello adiacente al muro.

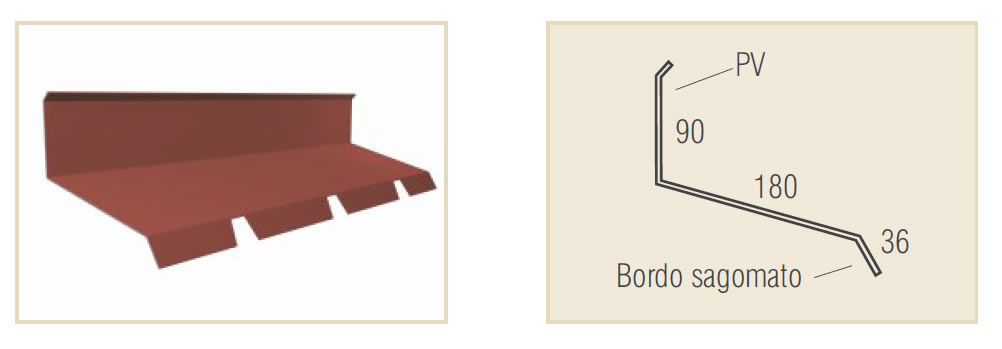

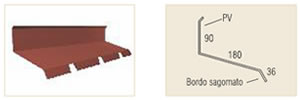

Fig. 4 - Scossalina frontale aperta: per rivestire il bordo superiore del pannello adiacente al muro.
Fig. 6 - Colmo liscio: colmo a cerniera da sagomare in opera.
Fig. 8 - Silhouette profilo testata: per la testata dei pannelli, disponibile in spessori da 30, 40 e 50 mm.
Fig. 10 - Viti autofilettanti e autoperforanti disponibili in diverse misure.
