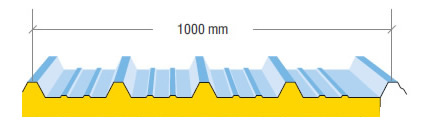

Copertura 5 greche monolamiera

Copertura monolamiera 5 greche Catalogo

Il miglior isolamento termico, assoluta impermeabilità e facilità di montaggio. Ideale per costruzioni civili e industriali, prefabbricati, celle frigorifere, controsoffitti e pareti mobili. Inoltre si adatta anche a coperture centinate grazie alla sua flessibilità.

Richiedi informazioni

Lato superiore:

Lato inferiore:

Isolante:

acciaio zincato preverniciato (mm) 4/10

alluminio centesimale, carton feltro e vetroresina (mm) 4/10

schiuma poliuretanica densità 40 +/- 2 Kg/m3

Proprietà termiche

K Trasmittanza termica
SP U Conduttività termica K Trasmittanza termica R Resistenza termica Rw Isolamento acustico
30 0,022 W/mK 0,54 W/m2K 1,851 m2K/W 22 d(B)
40 0,022 W/mK 0,43 W/m2K 2,325 m2K/W 23 d(B)
50 0,022 W/mK 0,36 W/m2K 2,777 m2K/W 25 d(B)
60 0,022 W/mK 0,30 W/m2K 3,333 m2K/W 26 d(B)
80 0,022 W/mK 0,23 W/m2K 4,347 m2K/W 29 d(B)
100 0,022 W/mK 0,19 W/m2K 5,263 m2K/W 31 d(B)
120 0,022 W/mK 0,16 W/m2K 6,250 m2K/W 33 d(B)
150 0,022 W/mK 0,13 W/m2K 7,692 m2K/W 34 d(B)

Proprietà statiche

Proprietà statiche

Carichi ammissibili
Spessore Distanza tra gli appoggi
1,50 2,00 2,50 3,00 3,50 4,00
30 160 90 55 45 35 30
40 175 130 85 60 50 45
50 240 160 120 110 80 60
60 275 200 140 120 95 70
80 310 210 175 175 135 100
100 385 230 200 190 170 140
120 450 315 240 235 190 170

U = Kg/m2

Proprietà statiche

Carichi ammissibili 4 appoggi
Spessore Distanza tra gli appoggi
1,50 2,00 2,50 3,00 3,50 4,00
30 160 90 55 50 40 30
40 175 130 85 70 55 50
50 240 160 120 120 90 65
60 275 200 140 135 120 75
80 310 210 175 180 140 110
100 385 230 200 195 175 150
120 450 315 240 252 210 180

U = Kg/m2

Colori speciali, rame e alluminio su richiesta.

Lato superiore

Bianco grigio
Bianco grigio
(RAL 9002)
Rosso siena
Rosso siena
(RAL 3009)
Testa di moro
Testa di moro
(RAL 8017)

Lato inferiore

Dogato Bianco - grigio
Alluminio centesimale
Liscio bianco/grigio
Carton feltro
Goffrato bianco
Vetroresina

Di seguito riportiamo le caratteristiche tecniche e dimensionali utili al montaggio e al completamento delle vostre realizzazioni.

Scossalina laterale chiusa

Fig. 1 - Scossalina laterale chiusa: per rivestire il bordo laterale del pannello sporgente.

Scossalina laterale aperta

Fig. 3 - Scossalina frontale chiusa: per rivestire il bordo superiore del pannello sporgente.

Colmo sagomato

Fig. 5 - Colmo sagomato: elemento doppio a cerniera sagomato.

Sottocolmo

Fig. 7 - Sottocolmo: per il raccordo inferiore tra le falde su costruzioni in ferro.

Cappellotto

Fig. 9 - Cappellotti

Scossalina frontale con scanalature

Fig. 2 - Scossalina laterale aperta: per rivestire il bordo laterale del pannello adiacente al muro.

Frontalino - profilo per testata

Fig. 4 - Scossalina frontale aperta: per rivestire il bordo superiore del pannello adiacente al muro.

Colmo liscio

Fig. 6 - Colmo liscio: colmo a cerniera da sagomare in opera.

Silhouette profilo testata

Fig. 8 - Silhouette profilo testata: per la testata dei pannelli, disponibile in spessori da 30, 40 e 50 mm.

Viti

Fig. 10 - Viti autofilettanti e autoperforanti disponibili in diverse misure.
