"... l'attitudine di un elemento costruttivo - sia esso componente o struttura - a conservare, secondo un programma termico prestabilito e per un certo periodo di tempo, la stabilità (indicata con il simbolo R), la tenuta (indicata con il simbolo E) e l'isolamento termico (indicato con il simbolo I)”.
R - la stabilità R è l'attitudine di un elemento da costruzione a conservare la propria resistenza meccanica sotto l'azione dell'incendio;
E - la tenuta E è la capacità di un elemento da costruzione di non lasciar passare (né tantomeno produrre) fiamme, vapori o gas caldi dal lato esposto a quello non esposto;
I - l'isolamento I è l'attitudine di un elemento costruttivo a ridurre, entro determinati limiti, la trasmissione del calore.

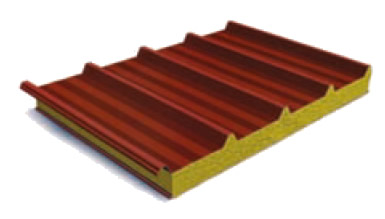

Copertura EI Catalogo
La resistenza al fuoco è definita come:
"... l'attitudine di un elemento costruttivo - sia esso componente o struttura - a conservare, secondo un programma termico prestabilito e per un certo periodo di tempo, la tenuta (indicata con il simbolo E) e l'isolamento termico (indicato con il simbolo I)”. Per la classificazione degli elementi non portanti (pareti e controsoffitti), il criterio R è automaticamente soddisfatto qualora siano soddisfatti i criteri E ed I.
Resistenza al fuoco certificata
Per pannelli con spessore 50 mm:
Per pannelli con spessore 80 mm:
Per pannelli con spessore 100 mm:
EI 30
EI 60
EI 120
Dimensioni
Larghezza: 1000 mm
Lunghezza: a richiesta
Isolante
Strati di listelli di lana minerale biosolubile sfalsati in senso longitudinale.
Densità: 100 kg/m3
Coefficiente termico I: 0,038 W/m°K
Supporti
Acciaio zincato preverniciato
Proprietà termiche
| K Trasmittanza termica | ||||
| SPESSORE | U Conduttività termica | K Trasmittanza termica | R Resistenza termica | Rw Isolamento acustico |
|---|---|---|---|---|
| 50 REI 30 | 0,037 W/mK | 0,77 W/m2K | 1,298 m2K/W | 30 d(B) |
| 80 REI 60 | 0,037 W/mK | 0,50 W/m2K | 2,000 m2K/W | 31 d(B) |
| 100 REI 120 | 0,037 W/mK | 0,40 W/m2K | 2,500 m2K/W | 33 d(B) |
| 120 REI 120 | 0,037 W/mK | 0,34 W/m2K | 2,941 m2K/W | 34 d(B) |
| 150 REI 120 | 0,037 W/mK | 0,27 W/m2K | 3,703 m2K/W | 35 d(B) |
Colori speciali, rame e alluminio su richiesta.
Lato superiore
Bianco grigio
(RAL 9002)
Rosso siena (RAL 3009)
Testa di moro (RAL 8017)
Lato inferiore
Dogato bianco/grigio
(RAL 9002)
Liscio bianco/grigio
(RAL 9002)
Goffrato bianco
(RAL 9010)
Micronervato (Silver)
Di seguito riportiamo le caratteristiche tecniche e dimensionali utili al montaggio e al completamento delle vostre realizzazioni.
Fig. 1 - Scossalina laterale chiusa: per rivestire il bordo laterale del pannello sporgente.
Fig. 3 - Scossalina frontale chiusa: per rivestire il bordo superiore del pannello sporgente.
Fig. 5 - Colmo sagomato: elemento doppio a cerniera sagomato.
Fig. 7 - Sottocolmo: per il raccordo inferiore tra le falde su costruzioni in ferro.
Fig. 9 - Cappellotti
Fig. 2 - Scossalina laterale aperta: per rivestire il bordo laterale del pannello adiacente al muro.
Fig. 4 - Scossalina frontale aperta: per rivestire il bordo superiore del pannello adiacente al muro.
Fig. 6 - Colmo liscio: colmo a cerniera da sagomare in opera.
Fig. 8 - Silhouette profilo testata: per la testata dei pannelli, disponibile in spessori da 30, 40 e 50 mm.
Fig. 10 - Viti autofilettanti e autoperforanti disponibili in diverse misure.
