Isotegola Catalogo

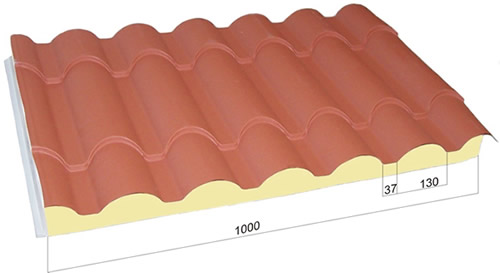

Questo innovativo sistema di copertura è stato pensato per rispondere alle richieste sempre più specifiche del mercato dell'edilizia. Il pannello coibentato "Isotegola", esprime infatti la perfetta sinergia tra economicità ed estetica. Perfettamente isolante ed estremamente versatile garantisce elevate performance ed una praticità di montaggio che lo rendono il prodotto più interessante del settore.

Richiedi informazioni

Lato superiore:

Lato inferiore:

Isolante:

acciaio zincato preverniciato (mm) 5/10

acciaio zincato preverniciato (mm) 4/10

schiuma poliuretanica densità 40 +/- 2 Kg/m3

Proprietà termiche

K Trasmittanza termica
SPESSORE MEDIO U Conduttività termica K Trasmittanza termica R Resistenza termica Rw Isolamento acustico
80 mm 0,022 W/mK 0,26 W/m2K 3,806 m2K/W 30 d(B)
100 mm 0,022 W/mK 0,21 W/m2K 4,715 m2K/W 31 d(B)
130 mm 0,022 W/mK 0,16 W/m2K 6,079 m2K/W 32 d(B)

Proprietà statiche

Proprietà statiche

Carichi ammissibili
SPESSORE MEDIO Distanza tra gli appoggi
1,50 2,00 2,50 3,00 3,50 4,00
80 mm 330 190 100 80 50 40
100 mm 340 200 110 90 60 50

U = Kg/m2

Proprietà statiche

Carichi ammissibili
SPESSORE MEDIO Distanza tra gli appoggi
1,50 2,00 2,50 3,00 3,50 4,00
80 mm 340 200 110 90 60 50
100 mm 350 210 120 100 70 60

U = Kg/m2

Lunghezze standard
1.020 5.460 9.900
1.360 5.810 10.250
1.710 6.150 10.590
2.050 6.490 10.930
2.390 6.830 11.270
2.730 7.170 11.610
3.075 7.510 11.950
3.410 7.850 12.300
3.760 8.200 12.640
4.100 8.530 12.980
4.440 8.880 13.320
4.780 9.220 13.660
5.130 9.560 14.000

Colori speciali, rame e alluminio su richiesta.

Lato superiore

Rosso coppo
Rosso Coppo (RAL 8004)
Antichizzato
Rosso Coppo Antichizzato (RAL 8004)
Rame
Rame
Terracotta Siciliana
Terracotta Siciliana
Terracotta Siciliana Antichizzato
Terracotta Siciliana Antichizzato

Lato inferiore

Dogato Bianco - grigio
Dogato bianco/grigio (RAL 9002)
Effetto legno
Effetto legno
Effetto centesimale
Alluminio centesimale

Abbiamo realizzato una linea di componenti di finitura dedicati al prodotto Isotegola. Di seguito riportiamo le caratteristiche tecniche e dimensionali utili al montaggio e al completamento delle vostre realizzazioni.

Colmo sagomato

Fig. 1 - Colmo sagomato: elemento doppio a cerniera sagomato.

Colmo liscio per diagonale

Fig. 3 - Colmo liscio per diagonale: colmo per tetti a quattro falde.

Scossalina laterale chiusa

Fig. 5 - Scossalina laterale chiusa: per rivestire il bordo laterale del pannello sporgente.

Scossalina di testa

Fig. 7 - Scossalina di testa: per rivestire il bordo superiore del pannello sporgente.

Cappellotto

Fig. 9 - Cappellotto

Colmo liscio

Fig. 2 - Colmo liscio: è un colmo a cerniera da sagomare in opera.

Frontalino - profilo per testata

Fig. 4 - Frontalino - profilo per testata: elemento di chiusura della testata dei pannelli che assicura una perfetta estetica ed una maggiore protezione.

Scossalina laterale aperta

Fig. 6 - Scossalina laterale aperta: per rivestire il bordo laterale del pannello adiacente al muro.

Scossalina frontale con scanalature

Fig. 8 - Scossalina frontale con scanalature: per rivestire il bordo superiore del pannello adiacente al muro.

Rondella in gomma

Fig. 10 - Rondella in gomma
