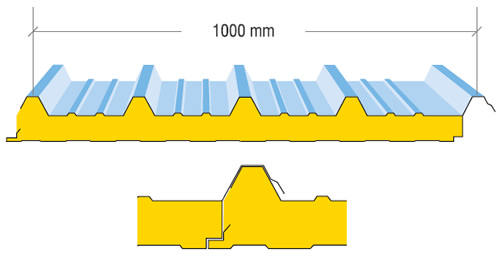

Copertura 5 greche

Copertura 5 greche Catalogo

Il miglior isolamento termico, assoluta impermeabilità e facilità di montaggio. Ideale per costruzioni civili e industriali, prefabbricati, celle frigorifere e controsoffi.

Richiedi informazioni

Lato superiore:

Lato inferiore:

Isolante:

acciaio zincato preverniciato (mm) 4/10

acciaio zincato preverniciato (mm) 4/10

schiuma poliuretanica densità 40 +/- 2 Kg/m3

Proprietà termiche

K Trasmittanza termica
SPESSORE U Conduttività termica K Trasmittanza termica R Resistenza termica Rw Isolamento acustico
30 mm 0,022 W/mK 0,67 W/m2K 1,492 m2K/W 22 d(B)
40 mm 0,022 W/mK 0,53 W/m2K 1,886 m2K/W 23 d(B)
50 mm 0,022 W/mK 0,42 W/m2K 2,380 m2K/W 25 d(B)
60 mm 0,022 W/mK 0,34 W/m2K 2,941 m2K/W 26 d(B)
80 mm 0,022 W/mK 0,26 W/m2K 3,846 m2K/W 29 d(B)
100 mm 0,022 W/mK 0,21 W/m2K 4,761 m2K/W 31 d(B)
120 mm 0,022 W/mK 0,17 W/m2K 5,882 m2K/W 33 d(B)
150 mm 0,022 W/mK 0,14 W/m2K 7,142 m2K/W 34 d(B)

Proprietà statiche

Proprietà statiche

Carichi ammissibili
SPESSORE Distanza tra gli appoggi
1,50 2,00 2,50 3,00 3,50 4,00
30 mm 290 165 100 70 55 45
40 mm 320 240 150 100 80 70
50 mm 440 290 220 180 130 95
60 mm 500 360 260 200 160 115
80 mm 560 385 320 290 220 165
100 mm 700 420 360 315 280 230
120 mm 820 570 440 390 320 280

U = Kg/m2

Proprietà statiche

Carichi ammissibili 4 appoggi
SPESSORE Distanza tra gli appoggi
1,50 2,00 2,50 3,00 3,50 4,00
30 mm 290 165 100 80 65 50
40 mm 320 240 150 120 90 80
50 mm 440 290 220 200 145 105
60 mm 500 360 260 200 195 125
80 mm 560 385 320 300 235 185
100 mm 700 420 360 325 290 245
120 mm 820 570 440 420 350 300

U = Kg/m2

Colori speciali, rame e alluminio su richiesta.

Lato superiore

Bianco grigio
Bianco grigio
(RAL 9002)
Rosso siena
Rosso siena (RAL 3009)
Testa di moro
Testa di moro (RAL 8017)

Lato inferiore

Dogato Bianco - grigio
Dogato bianco/grigio
(RAL 9002)
Liscio bianco/grigio
Liscio bianco/grigio
(RAL 9002)
Goffrato bianco
Goffrato bianco
(RAL 9010)

Di seguito riportiamo le caratteristiche tecniche e dimensionali utili al montaggio e al completamento delle vostre realizzazioni.

Colmo sagomato

Fig. 1 - Colmo sagomato: elemento doppio a cerniera sagomato.

Scossalina laterale chiusa

Fig. 3 - Scossalina laterale chiusa: per rivestire il bordo laterale del pannello sporgente.

Scossalina laterale aperta

Fig. 5 - Scossalina di testa: per rivestire il bordo superiore del pannello sporgente.

Silhouette profilo testata

Fig. 7 - Frontalino profilo per testata: per la testata dei pannelli, disponibile in spessori da 30, 40 e 50 mm.

Cappellotto

Fig. 9 - Cappellotti

Colmo liscio

Fig. 2 - Colmo liscio: colmo a cerniera da sagomare in opera.

Scossalina frontale con scanalature

Fig. 4 - Scossalina laterale aperta: per rivestire il bordo laterale del pannello adiacente al muro.

Frontalino - profilo per testata

Fig. 6 - Scossalina frontale: per rivestire il bordo superiore del pannello adiacente al muro.

Rondella in gomma

Fig. 8 - Rondella in gomma

Viti

Fig. 10 - Viti autofilettanti e autoperforanti disponibili in diverse misure.
